了解这几点，耐火浇注料寿命更长久

文章出处：未知责任编辑：admin 人气：-发表时间：2019-04-27 14:51【大中小】

耐火浇注料要达到良好的使用效果和较长的使用寿命，要从浇注料自身和浇注料配套两方面入手。

耐火浇注料是由骨料和基质以及其他的组合剂组成的混合料，要想耐火浇注料有较好的耐磨性能，就要确保产品的骨料与基质高度匹配，结合性好，以防止基质在高温气流的冲刷下脱落开裂而只剩骨料。

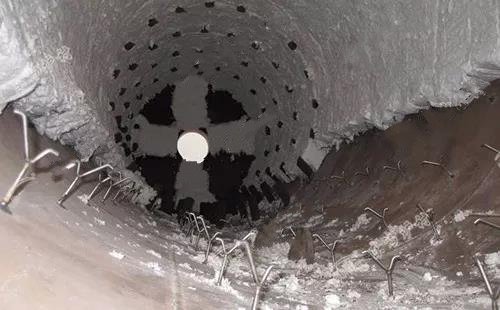

抓钉是耐火浇注料的重要组成部分，是连接耐火浇注料与工业炉墙的桥梁。抓钉质量不过关，根基不牢，则浇注料的牢固性就无从谈起。

1、材质：浇注料配套锚固钉，需根据设备的工作温度，本着宁高不低的原则选材，一般而言，600度以下选用201,600-900度选择304,900度以上选择310；

2、尺寸：以Y型抓钉为例，夹角介于60度-80度之间，以增强对耐火浇注料的抓力；

3、预处理：耐火浇注料配套使用的抓钉、布风板、排渣管、风管等金属材料受热后膨胀系数较大，耐火材料与之接触后会形成网状的裂纹而开裂脱落，为避免这种情况的发生，要对与耐火材料接触的金属锚固件进行预处理，即在金属配件表面涂抹1mm厚的沥青油，要求浓度达标，表面均匀。
