耐火浇注料预埋锚固件防氧化处理

文章出处：未知责任编辑：admin 人气：-发表时间：2020-06-18 14:36【大中小】

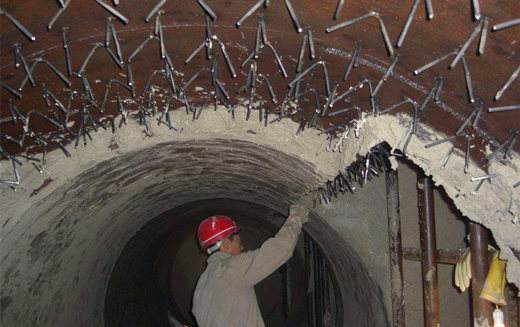

预制件是耐火浇注料的重要组成部分，预埋锚固件的质量直接影响着耐火浇注料的使用寿命，耐温、质量不达标的预埋件，经过炉膛的高温煅烧后极容易出现氧化脱落的情况，从而导致耐火浇注料的大面积脱落。

因此，浇注料预埋锚固件的选择要满足窑炉的使用温度，一般来讲，700度以下时可选用201不锈铁锚固件，700-1000度可选用304不锈钢锚固件，1000度以上时应选用310不锈钢锚固件。

锚固件的防氧化处理是影响锚固件质量的又一要素。实验表明，在高温炉中烧制,埋炭烧成的钢筋完好无损;涂防氧化涂料的钢筋断氧化为严重;浇注料作外部防氧化层的钢筋段,由于浇注料在烧成过程中出现微裂纹而发生部分氧化,氧化层厚度为1~2 mm。

因此进行埋炭处理是较好的选择。在埋炭处理时要，根据预制件的结构特点进行局部或全部锚固埋炭处理。
