耐火浇注料炉衬之扒钉的选材

文章出处：山东金石高温材料有限公司责任编辑：admin 人气：-发表时间：2019-04-03 09:36【大中小】

扒钉是耐火浇注料炉衬的重要组成部分，它将耐火浇注料与钢壳紧密地连接在一起。扒钉根据窑体内部温度可选用304耐热钢或者310耐热钢；按照固定形式的不同，又可分为V型、Y型和L型。

钢钉材质的选择要综合以下几个因素：材质本身的耐高温性能以及抗氧化锈腐蚀性及其可产生的破坏性膨胀。通常1000度高温下可选用304 耐热钢筋制造，然而喷煤管和窑口部位除外，该部位的氧化腐蚀的氧化皮可能会产生巨大的膨胀应力从而导致耐火浇注料膨胀损坏，因此多选用310耐热钢筋。

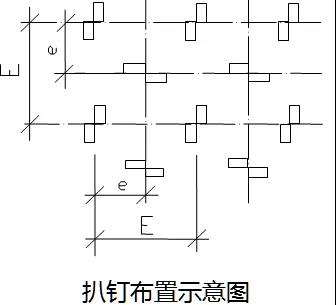

扒钉是与壳体焊接在一起的，排布规则见下图：

扒钉尺寸必须适宜，扒钉头部应有一定的开度，以保证足够的抗剥落影响区域，扒钉应保持一定的高度，高度不足，表面的浇注料得不到有效保护而先行脱落。扒钉过高，造成早期烧损和磨蚀，从而过早地失去对耐火材料的强化功能。

扒钉头部的保护层厚度应在25～30mm厚，可涂抹沥青漆或用塑料薄膜缠绕，待开炉烧损后出现的自由空间可减少受热膨胀的扒钉对浇注料造成破坏。值得注意的是，扒钉头部的保护需在耐火浇注料浇筑之前进行。
