耐火浇注料施工完成后需要养护吗？
耐火浇注料施工完毕后是否就万事大吉了？实则不然。 耐火浇注料的养护工序很容易被忽略，却尤为重要。养护是为了使 耐火浇注料中的结合剂有凝固和硬化时间,从而获得足够的初期强度， 耐火浇注料拆模后的养护质量直接影响到后续使用寿命及使用效果。
养护制度分为标准养护、自然养护、潮湿养护、蒸汽养护、水中养护和干燥养护等。标准养护是在温度(20±3)℃和湿度大于90%的条件下养护。耐火浇注料由于品种和种类不同，其养护时间和养护环境要求亦不同：

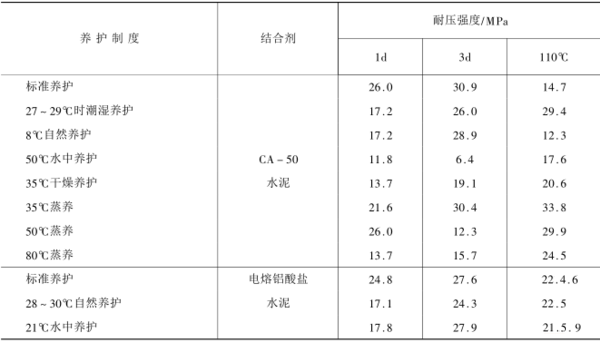

1、铝酸盐水泥耐火浇注料成型初凝后，应在潮湿淋水环境中养护，环境温度15~25℃，养护时间2~3d。详情可参见下表：
2、高铝水泥耐火浇注料潮湿养护 15~25 ℃ ＞3d
3、水玻璃耐火浇注料干燥环境养护 15~30℃ 7~14d
4、磷酸耐火浇注料干燥环境 20~25℃ 3~7d
5、粘土耐火浇注料干燥养护 15~35 ℃ ＞3d

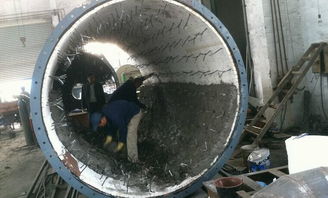

耐火浇注料在进行养护时,可用湿麻袋或湿席子盖在耐火浇注料的表面并及时洒水以保持湿润状态,对于不方便盖的部位(如立墙,顶墙)可用喷雾器在浇注料表面喷水氧护，环境温度15~25℃，养护时间2~3d，且第一天应淋水，以防止早期失水产生碳化而使浇注料表面疏松，造成下一步的烘烤出问题。
耐火浇注料拆模的过程应留意，不承重模板，应在浇注料强度能保证其表面及棱角不因脱模受损坏时，方可撤除；承重模板，则应在浇注料达到强度70%时，方可撤除。
耐火浇注料拆模的过程应留意，不承重模板，应在浇注料强度能保证其表面及棱角不因脱模受损坏时，方可撤除；承重模板，则应在浇注料达到强度70%时，方可撤除。
下一篇：耐火浇注料和耐火可塑料的区别 上一篇：耐火浇注料在蓄热式焚烧炉上的应用
